Коротко: сцепление на мотоблок бывает трёх типов. Ремённое — клиновой ремень натягивается роликом, когда вы нажимаете рычаг: так устроены «Нева» МБ2 и МБ23, «Ока», Champion BC8734. Дисковое — пакет фрикционных дисков, у МТЗ «Беларус» многодисковый и работает в масле. Центробежное включается само от оборотов, его ставят в основном на лёгкие культиваторы. Регулировка у «Невы» — болтом в рукоятке до прогиба ремня 8–10 мм при усилии 3–5 кгс, у «Оки» — длиной цепочек, у МТЗ — винтом до свободного хода рычага 5–10 мм.
- Какое сцепление на мотоблоке: типы
- Как работает сцепление на мотоблоке
- Техника безопасности
- Как отрегулировать сцепление
- Трос, ручка и пружина
- Ремонт и замена сцепления
- Частые ошибки
- Частые вопросы
Сцепление на мотоблок: какое бывает (таблица типов)
Тип сцепления определяется моделью, а не маркой: у одного производителя бывают машины с разными схемами. Поэтому сначала откройте раздел «Устройство» или «Технические характеристики» в паспорте. В таблице — данные из руководств производителей.
| Тип | Как устроено | Пример по руководству | Чем регулируют | Плюсы и минусы |
|---|---|---|---|---|
| Ремённое (натяжной ролик) | Ремень свободно провисает; рычаг через трос прижимает ролик, ремень передаёт вращение на редуктор | «Нева» МБ2, МБ23: муфта «постоянно выключенная, механизм включения — натяжной ролик» | Болт в корпусе рукоятки сцепления | Просто и дёшево; ремень изнашивается, боится масла и работы «на полурычаге» |
| Ремённое, два ремня | Отдельные рычаги и ремни переднего и заднего хода | «Ока» МБ-1Д1М, МБ-1Д2М | Длина цепочек тяг | Задний ход без шестерён; нельзя нажимать оба рычага сразу |
| Многодисковое фрикционное в масле | Пакет дисков постоянно сжат, рычаг его размыкает | МТЗ «Беларус» 09Н-02, 012WM | Винт на корпусе сцепления (свободный ход 5–10 мм) | Держит большой момент, долговечно; ремонт требует снятия двигателя |
| Центробежное | Колодки расходятся от оборотов и включают привод сами | Лёгкие культиваторы, например Mantis с мотором Honda: включается выше примерно 4200 об/мин | Не регулируется | Нет рычага; на холостых привод выключен, нагрузку не любит |
Мотоблок сцепление: дисковое или ременное
Ремённое сцепление стоит на большинстве средних бензиновых мотоблоков массой до 100 кг. Мотоблок с дисковым сцеплением — это, как правило, тяжёлая машина: МТЗ весит 176 кг, у него четыре передачи вперёд, две назад и вал отбора мощности. Сцепление дизельного мотоблока чаще дисковое, но встречаются и ремённые схемы, поэтому ориентируйтесь на паспорт конкретной модели.
Как понять, что стоит у вас, без паспорта:
- Под защитным кожухом слева видны ремень и подпружиненный ролик, а при отпущенном рычаге ремень провисает — сцепление ремённое.
- Ремня между двигателем и коробкой нет, двигатель стоит вплотную к корпусу трансмиссии, а трос уходит к корпусу сцепления — сцепление дисковое.
- Рычага сцепления нет, привод включается газом — центробежное.
Сцепление мотоблока Агро, Угра, Салют, Брайт, Патриот, Форза или Хутер ищут под этими марками, но универсального ответа нет: у таких марок в линейках есть модели разных классов. Нужный раздел — «Устройство» паспорта, а запчасти подбирают по каталожному номеру.
Как работает сцепление на мотоблоке
Ремённое: «Нева» МБ2 и МБ23
По руководству «Невы» механизм сцепления состоит из клинового ремня, натяжного ролика с рычагом, витой пружины возврата, тяги и рычага на левой половине руля. Нажали рычаг — ролик смещается и натягивает ремень, вращение идёт с ведущего шкива двигателя на шкив редуктора. Отпустили рычаг — пружина отводит ролик, ремень провисает, и колёса останавливаются автоматически. Поэтому сцепление мотоблока Нева одновременно служит и тормозом хода. Подробно о размерах ремня и натяжении — в статье ремень на мотоблок.
Задний ход у «Невы» включается в редукторе, а не вторым ремнём. Передачи переключают только на стоящем мотоблоке: отпустить рычаг, дождаться остановки шкива редуктора, переключить, снова плавно нажать рычаг.
Два ремня: «Ока»
У «Оки» на левой ручке руля два рычага: сверху — переднего хода, снизу — заднего. Каждый через тягу, цепочку и пружину натягивает свой ремень. Руководство прямо запрещает нажимать оба рычага одновременно: это обрывает ремни или выводит из строя редуктор. Особенности модели — в статье мотоблок Ока.
Дисковое в масле: МТЗ
Сцепление мотоблока МТЗ — многодисковая фрикционная муфта, постоянно замкнутая и работающая в масле трансмиссии. Ведущий барабан стоит на коленвале, ведомый — на первичном валу коробки, управление — тросом от рычага на левой рукоятке. В трансмиссию заливают моторное масло, а не трансмиссионное, именно из-за сцепления. Модели, передачи и масло подробно разобраны в статье мотоблок МТЗ.
Техника безопасности
- Регулировку и осмотр делайте только на заглушённом и остывшем двигателе. Снимите колпачок со свечи, чтобы мотор не завёлся при прокрутке шкива.
- Рычаг передач — в нейтрали, мотоблок стоит на ровной площадке. Перед пуском рычаг сцепления не нажат: так требует руководство «Невы».
- Не трогайте ремень и ролик на работающем двигателе: руку затянет между ремнём и шкивом.
- Кожух ремня после работы ставьте на место. Работать без него запрещено.
- Не кладите мотоблок на бок: масло из картера уйдёт в воздушный фильтр. Если нужно наклонить машину, сначала слейте бензин.
- Разборка дискового сцепления, снятие двигателя и работы внутри трансмиссии — для опытных или сервиса.
Как отрегулировать сцепление на мотоблоке
Регулировка сцепления на мотоблоке зависит от его типа. Ниже — порядок из руководств заводов.
«Нева» МБ2 и МБ23: болт в рукоятке
- Заглушите двигатель, снимите колпачок свечи, снимите кожух ремня.
- Нажмите рычаг сцепления и попросите помощника удерживать его.
- Надавите на середину ветви ремня с усилием 3–5 кгс. Прогиб должен быть 8–10 мм.
- Если прогиб больше, ослабьте контргайку и выворачивайте регулировочный болт в корпусе рукоятки: при выворачивании ремень натягивается.
- Удерживая болт, притяните гайку к корпусу рукоятки.
- Отпустите рычаг: ремень должен свободно провиснуть. Поставьте кожух и проверьте на холостых, что мотоблок не ползёт при отпущенном рычаге.
У МБ23 натяжение проверяют после 20 часов обкатки, у МБ2 механизм сцепления проверяют в рамках ТО и при сезонном обслуживании. Там же завод требует очистить и смазать моторным маслом ось рычага натяжения ремня и втулку.
«Ока»: цепочки тяг
При свободных рычагах оба ремня должны свободно провисать, а шкив на работающем двигателе не должен передавать вращение на ремень. Натяжение переднего хода меняют длиной цепочки тяги переднего хода, заднего — своей цепочкой. Короче цепочка — сильнее натяжение. Проверку руководство требует каждые 50 часов.
МТЗ: свободный ход 5–10 мм
- Заглушите двигатель и снимите колпачок со свечи.
- Отпустите контргайку регулировочного винта на корпусе сцепления.
- Выставьте свободный ход на конце рычага 5–10 мм: вворачивание винта уменьшает ход, выворачивание увеличивает.
- Сцепление «ведёт» (мотоблок ползёт при выжатом рычаге) — винт вверните. «Буксует» (обороты есть, скорости нет) — выверните.
- Законтрите винт. Натяжение оболочки троса регулируют отдельным болтом.
Для работы с фрезой завод МТЗ предписывает повернуть винт примерно на ¼ оборота против часовой стрелки, чтобы муфта немного «вела», а после работы вернуть настройку.
Тросовое управление с регулировочным болтом
На мотоблоках с тросовым приводом сцепления регулируют свободный ход рычага. Например, у Aurora Country 1100 Multi Shift он должен быть 3–8 мм: ослабляют стопорную гайку, крутят регулировочный болт, затягивают гайку и проверяют работу рычага на запущенном двигателе. Цифра для вашей модели — в паспорте.
Трос сцепления, ручка и пружина
Из деталей, которые покупают на сцепление для мотоблока, чаще всего нужен трос сцепления для мотоблока. Тросик сцепления для мотоблока подбирают по длине оболочки, длине троса и форме наконечников, поэтому лучше брать оригинальный для своей модели. Признаки износа: рычаг ходит туго, не возвращается сам, на тросе распушились жилы.
Смазка по руководству «Невы»: каждые 25 часов или раз в сезон смазывайте трос в месте фиксации в рукоятке и в месте контакта с регулировочным болтом. В холод — моторным маслом, в тепло — консистентной смазкой типа Литол-24.
Как поставить трос и ручку сцепления для мотоблока «Нева» (по руководству МБ2):
- Хомут рукоятки установите на левую половину руля на расстоянии 200±10 мм от конца и затяните винт.
- Совместите отверстия хомута и рукоятки, вверните винт с шайбой.
- Зацепите пружину троса за отверстие на кронштейне.
- Заведите оболочку троса с металлическим упором в направляющую и зафиксируйте.
- Отрегулируйте натяжение ремня болтом в рукоятке, как описано выше.
Пружина сцепления мотоблока — это пружина возврата натяжного ролика (у «Оки» — пружины в тягах переднего и заднего хода). Если она сломана, ролик не отходит или не прижимает ремень, и при работающем двигателе колёса не крутятся или крутятся медленно. В таблице неисправностей «Невы» МБ2 решение одно — заменить пружину.

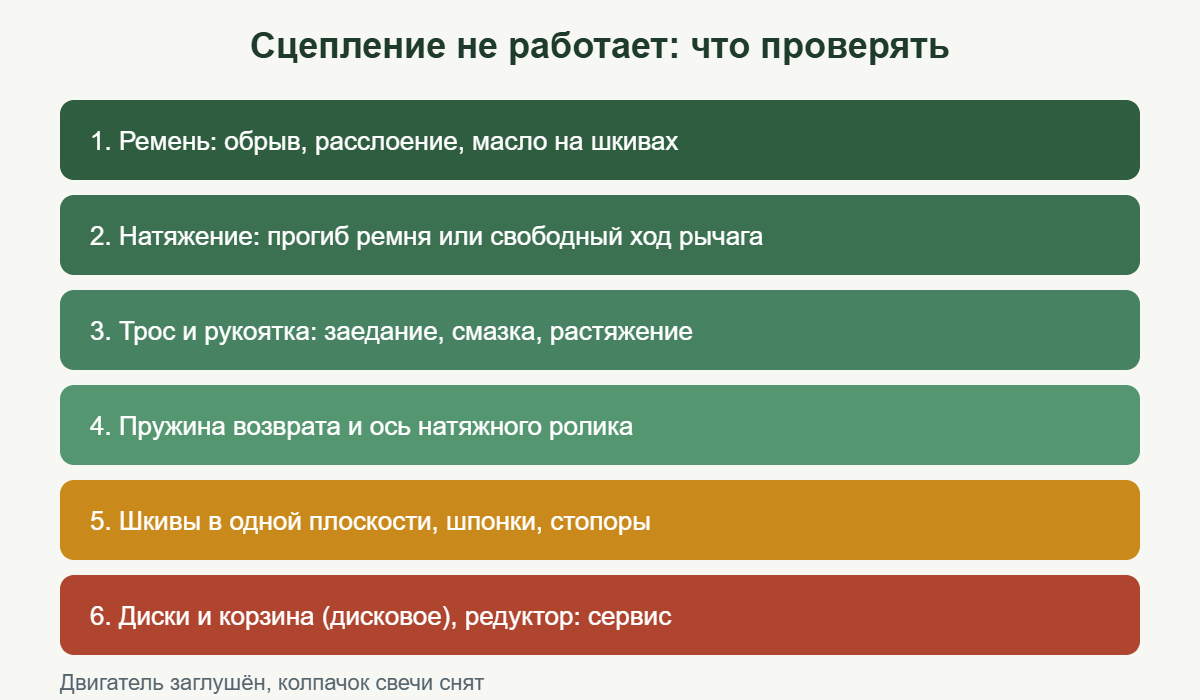

Ремонт сцепления мотоблока: симптом → причина → решение
Ремонт сцепления мотоблока начинают с ремня и регулировки: это дешевле и чаще всего помогает. Таблица составлена по разделам неисправностей руководств «Нева» МБ2, МБ23, «Ока», Champion BC8734 и МТЗ.
| Симптом | Причина | Что делать |
|---|---|---|
| Двигатель работает, передача включена, колёса не крутятся или крутятся медленно | Обрыв или расслоение ремня, слабое натяжение, сломана пружина натяжения | Заменить ремень или пружину, отрегулировать натяжение |
| Ремень проскальзывает, мотоблок не едет | Масло или грязь на ремне и шкивах, износ ремня | Очистить шкивы, заменить ремень, отрегулировать трос включения хода |
| Мотоблок ползёт при отпущенном рычаге | Перетянут ремень, заедает ось ролика или трос | Ослабить натяжение, смазать ось рычага и трос |
| Нет переднего или заднего хода («Ока») | Обрыв или слабое натяжение своего ремня | Заменить ремень, отрегулировать цепочку |
| Сцепление «ведёт» (МТЗ) | Мал свободный ход рычага | Ввернуть регулировочный винт |
| Сцепление «буксует» (МТЗ) | Нет свободного хода, диски поджаты не полностью | Вывернуть винт; при износе дисков — сервис |
| Рычаг не возвращается | Перетёрт или заедает трос | Смазать или заменить трос |
| Передачи включаются нечётко | Сцепление не выключается до конца, шкив редуктора вращается | Отрегулировать, дождаться остановки шкива перед переключением |
Замена сцепления на мотоблоке
На ремённом мотоблоке замена сцепления — это замена ремня, пружины, троса или натяжного ролика. Порядок снятия ремня, размеры по моделям и натяжение после замены — в статье о ремне. Перед заменой проверьте, что шкивы двигателя и редуктора стоят в одной плоскости, иначе новый ремень слетит.
Корзина сцепления мотоблока, диски и вал сцепления есть только у дискового сцепления. У МТЗ разборка требует слива масла и снятия двигателя. Без опыта и инструмента это работа для сервиса. Если не уверены, что виновато именно сцепление, сначала исключите редуктор: при включённом сцеплении шкив редуктора крутится, а колёса стоят — проблема в редукторе, подробнее в статье редуктор мотоблока.
Частые ошибки
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Ехать с тележкой на полувыжатом рычаге | Ремень быстро изнашивается («Нева») | Выжимать рукоятку полностью, до упора |
| Регулировать скорость пробуксовкой сцепления | Износ ремня или дисков | Скорость — газом и передачей |
| Переключать передачи на ходу | Сколы зубьев в редукторе | Остановиться, дождаться остановки шкива |
| Нажимать оба рычага на «Оке» | Обрыв ремней, поломка редуктора | Только один рычаг |
| Перетягивать ремень «как струну» | Мотоблок ползёт, износ подшипников | Прогиб 8–10 мм при 3–5 кгс |
| Заливать в МТЗ трансмиссионное масло | Сцепление в масле работает неправильно | Моторное масло по паспорту, 3,5 л |
| Пользоваться разобщением колёс при нажатом сцеплении на ходу | Повреждение шлицов в редукторе «Невы» | Сначала отпустить сцепление |
Частые вопросы
Какое сцепление на мотоблоке Нева?
Сцепление мотоблока Нева МБ — ремённое. В характеристиках МБ2 и МБ23 муфта сцепления описана как «постоянно выключенная, механизм включения — натяжной ролик для клинового ремня». Регулируется болтом в рукоятке сцепления.
Почему мотоблок едет сам при отпущенном рычаге?
У ремённого сцепления ремень перетянут или ролик не отходит из-за заедания оси и троса. Ослабьте натяжение и смажьте ось рычага. У дискового МТЗ это значит, что сцепление «ведёт»: уменьшите свободный ход винтом.
Как часто регулировать сцепление?
У «Невы» МБ23 — после 20 часов обкатки, затем при ТО и сезонном обслуживании; трос смазывают каждые 25 часов. У «Оки» натяжение ремней проверяют каждые 50 часов. У МТЗ свободный ход рычага контролируют на ежесменном ТО.
Можно ли поставить дисковое сцепление вместо ремённого?
Заводских комплектов для такой переделки в руководствах нет, а «Нева» прямо запрещает самостоятельно переделанные узлы. Если нужно дисковое сцепление, выбирайте мотоблок, где оно стоит с завода.
Центробежное сцепление на мотоблок — стоит ли ставить?
Центробежное сцепление на мотоблок с ремённой схемой штатно не предусмотрено. Оно встречается на лёгких культиваторах: привод включается сам при росте оборотов и выключается на холостых. Для тяжёлых работ с плугом и тележкой ремённое или дисковое сцепление удобнее: ими управляет оператор.
Сцепление пробуксовывает только с тележкой — почему?
Чаще всего рукоятку не выжимают до упора или ремень растянулся. Отрегулируйте натяжение и следите за грузом: «Нева» МБ2 рассчитана не более чем на 150 кг груза. Характеристики — на странице Нева МБ-2.
Итог
Сцепление на мотоблок бывает ремённым (натяжной ролик, как у «Невы» МБ2/МБ23, или два ремня, как у «Оки»), дисковым (многодисковое в масле у МТЗ) и центробежным (лёгкие культиваторы). На «Неве» регулируют болтом в рукоятке до прогиба ремня 8–10 мм при 3–5 кгс, на «Оке» — цепочками, на МТЗ — винтом до свободного хода рычага 5–10 мм. Трос смазывайте каждые 25 часов, рукоятку на ходу выжимайте полностью, передачи переключайте только на стоящем мотоблоке. Все работы — на заглушённом двигателе со снятым колпачком свечи, а корзину и диски дискового сцепления доверьте сервису. Масло для МТЗ и редукторов — в таблице какое масло заливать в мотоблок.
