Редакция · обновлено 06.10.2026
Коротко: редуктор на мотоблок бывает трёх типов: цепной («Ока», «Целина»), шестерёнчато-цепной («Нева» МБ2, Champion BC8734) и шестерёнчатый. Червячный редуктор встречается в основном на лёгких культиваторах. Редуктор маслонаполненный: в «Неву» МБ2 заливают 2,2 л трансмиссионного масла, в «Целину» — 1,7 л, в «Оку» — 1,5–2,0 л. Владелец сам меняет масло, чистит сапун, подтягивает болты корпуса и меняет наружный сальник. Если не включается передача, слышен стук или в масле металл, нужна разборка, а это работа мастерской. Самостоятельная разборка в гарантийный срок лишает гарантии: так прямо написано в руководстве «Целины».
Ниже: какие бывают редукторы, их устройство и схема, таблица неисправностей, замена масла и сальника, когда разбирать редуктор самому, а когда везти в сервис. Цифры взяты из руководств «Нева» МБ2, «Ока» МБ-1Д1(2)М (КАДВИ), «Целина МБ» и Champion BC8734. У вашей модели они могут отличаться, сверяйтесь с паспортом.
- Какие редукторы бывают
- Устройство и схема редуктора
- Масло в редуктор: таблица
- Неисправности: симптом, причина, что делать
- Техника безопасности
- Замена сальника редуктора
- Как разобрать редуктор и когда в сервис
- Частые ошибки
- Частые вопросы
Редуктор на мотоблок: какие бывают
На запрос «мотоблок какие редуктора бывают» ответ такой: четыре типа, они сведены в таблицу ниже. Редуктор понижает обороты двигателя (у бытовых двигателей это 2500–3600 об/мин) до медленного вращения колёс или фрез и во столько же раз увеличивает крутящий момент. Кроме того, в нём стоит коробка передач: рычаг переключения находится прямо на корпусе. Поэтому запросы «ремонт коробки мотоблока» и «ремонт КПП мотоблока» почти всегда про тот же узел.
| Тип | Как устроен | Где встречается | Плюсы | Минусы |
|---|---|---|---|---|
| Цепной | Блоки звёздочек и несколько цепей в разъёмном корпусе из двух половин | «Ока» МБ-1Д1(2)М, «Целина МБ»: 5 цепей, 3 блока звёздочек, 2 скорости вперёд и 2 назад | Простой, ремонтопригодный, держит ударную нагрузку | Цепи вытягиваются, корпус по разъёму может потечь |
| Шестерёнчато-цепной | Шестерни переключения передач плюс цепная передача на выходной вал | «Нева» МБ2 (алюминиевый корпус, 2 передачи вперёд и 1 назад), Champion BC8734 (3 вперёд и 1 назад) | Большой момент на малой скорости, компактный | Сложнее в ремонте, нужны оригинальные детали |
| Шестерёнчатый | Только зубчатые колёса | Тяжёлые и дизельные мотоблоки (по данным продавцов) | Высокий ресурс, нет вытягивающихся цепей | Тяжелее и дороже |
| Червячный | Червяк на валу двигателя и червячное колесо на валу фрез | Лёгкие культиваторы | Компактный, простой | Низкий КПД, сильно греется под нагрузкой, для тяжёлой работы не рассчитан |
Какой редуктор для мотоблока лучше, решает не тип, а то, как модель обслуживают. Цепной редуктор «Оки» и «Целины» прост и ремонтопригоден, если вовремя менять масло. Шестерёнчато-цепной редуктор «Невы» завод называет конструкцией, которая передаёт «наивысший крутящий момент при минимальной скорости». Отдельно редуктор обычно не выбирают: его меняют на такой же, если корпус разбит. Если вы собираете технику сами, тип редуктора и вал под фрезы — один из первых вопросов (см. статью мотоблок своими руками).

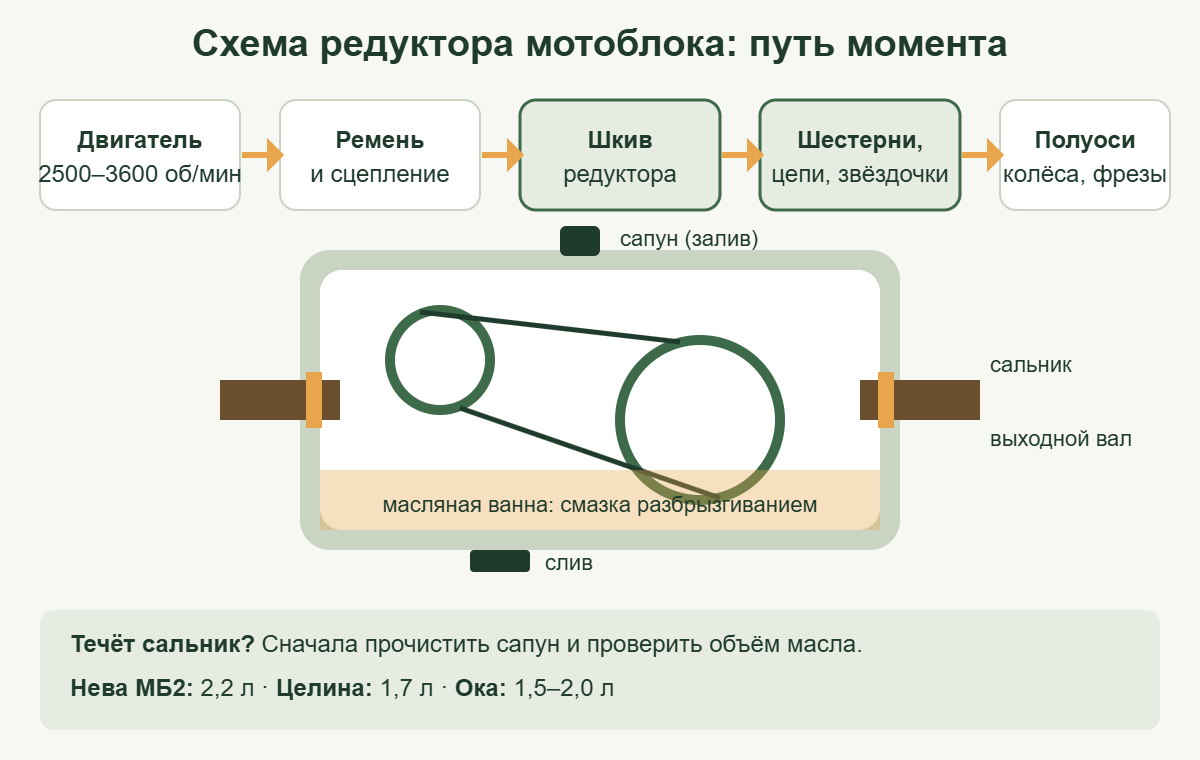

Устройство редуктора мотоблока и схема
Общая схема редуктора мотоблока для всех типов одна: двигатель → клиновой ремень и сцепление → входной шкив редуктора → валы с шестернями или звёздочками → выходной вал (полуоси) → колёса или фрезы.
Нева МБ2: шестерёнчато-цепной
По руководству (005.47.0100 РЭ1) редуктор механический, шестерёнчато-цепной, маслонаполненный, в алюминиевом корпусе. Детали смазываются разбрызгиванием масла. Валы вращаются в шариковых подшипниках и подшипниках скольжения. Редуктор даёт 2 передачи вперёд и 1 назад, а перестановка ремня на другой ручей шкивов добавляет второй ряд скоростей: всего 4 вперёд и 2 назад. В корпус встроен механизм разблокировки левой полуоси, им управляет рычаг на правой половине руля. Масло заливают через отверстие под пробку-сапун, сливают через винт внизу корпуса. Подробные характеристики — в статье мотоблок Нева МБ-2.
Ока и Целина: цепной
Корпус состоит из правой и левой половин, между ними прокладка. Половины стянуты болтами (у «Целины» в средней части пальцами с гайками), схема затяжки дана на рисунке в паспорте. Внутри 5 цепей, 3 блока звёздочек, вал переключения и выходной вал. Передачи две: ручка до конца внутрь — низкая, среднее положение — нейтраль, до конца наружу — высокая. Залив и слив масла идут через одно отверстие с пробкой в правой половине корпуса. У МБ-1Д2М на выходном валу стоит шлицевая муфта разблокировки: при нажатии рычага на руле вилка выводит её из зацепления, и полуоси вращаются независимо.
Вал редуктора мотоблока
Выходной вал — это то, на что надевают колёса, фрезы и удлинители. Колесо или фреза фиксируется стопором (пальцем) через отверстие в ступице и валу. Встречаются два варианта: круглый вал со шпонкой или под палец и шестигранный. Производители навесного прямо указывают посадку: например, у «Невы» есть фрезы под круглый вал 30 мм и под шестигранный вал. Перед покупкой фрез, грунтозацепов или адаптера сверьте посадочный размер вала. Изношенное отверстие под стопор или смятые шлицы — повод показать вал мастеру, а не «добивать» его.
Масло в редуктор: какое и сколько
| Мотоблок | Тип редуктора | Масло по паспорту | Объём | Замена |
|---|---|---|---|---|
| «Нева» МБ2 | Шестерёнчато-цепной | ТСп-15К (80W-90) или ТЭП-15 от −5 до +35 °C; ТМ-5 от −5 до −25 °C | 2,2 л | каждые 100 ч, сразу после работы |
| «Ока» МБ-1Д1(2)М | Цепной | ТАД-17И, ТАП-15В и другие по ГОСТ 23652-79 | 1,5–2,0 л (уровень 20–25 мм от среза горловины) | по паспорту |
| «Целина МБ» | Цепной | SAE 80W-90 API GL-5, допускается SAE 90 GL-5 | 1,7 л | по таблице ТО |
| Champion BC8734 | Цепной + шестерёнчатый | SAE 80W-90 | по паспорту | по паспорту |
Руководство «Невы» предупреждает: другие марки трансмиссионного масла или недолив ведут к ускоренному износу деталей редуктора. Моторное масло в редуктор не льют. Перелив тоже вреден: лишнее масло выдавливается через манжеты. Пошаговая замена и подбор по сезону — в статье какое масло заливать в мотоблок.
Ремонт редуктора мотоблока: неисправности и решения
Диагностику ведите от простого к сложному: сначала ремень и сцепление (их часто путают с редуктором), потом уровень масла и сапун, и только потом внутренние детали. Таблица собрана по разделам неисправностей руководств «Нева» МБ2 и «Ока».
| Симптом | Вероятная причина | Проверка | Что делать | Кто делает |
|---|---|---|---|---|
| Двигатель работает, передача включена, полуоси не крутятся или крутятся медленно | Обрыв, расслоение или слабое натяжение ремня, сломана пружина натяжения | Снять кожух, осмотреть ремень | Заменить ремень или пружину, отрегулировать натяжение | Сам |
| То же, колесо проворачивается на валу | Нет стопора на выходном валу | Осмотреть ступицу | Установить стопор | Сам |
| Полуоси крутятся туго, с треском | Трава, проволока, камни на валах | Осмотр места выхода полуосей | Очистить валы на заглушённом двигателе | Сам |
| Течь по стыку половин корпуса и фланцам | Ослабли болты | Подтянуть по схеме из паспорта | Затянуть болтовые соединения | Сам |
| Течь по манжетам валов | Засорён сапун, перелив, износ манжет | Прочистить сапун, проверить объём | Слить лишнее; если течь осталась — заменить манжеты | Сам или сервис |
| Передачи включаются нечётко («Нева») | Сбита регулировка платы переключения | Рычаг на 1-й передаче | Выставить плату, саморезы 4±1 Н·м | Сам |
| Не включается передача («Ока») | Внутренний износ или поломка | — | По паспорту — ремонт в специализированной мастерской | Сервис |
| Ножи фрез цепляют корпус редуктора | Ножи погнуты о камни | Осмотреть фрезы | Заменить комплект ножей на фрезе полностью | Сам |
| Стук, скрежет, рывки под нагрузкой | Вытянутая цепь, сколотые зубья, износ подшипников | Слить масло, осмотреть на металл | Разборка и дефектовка | Сервис |
| Повышенная вибрация | Начинающаяся неисправность | — | Сразу заглушить и найти причину | Сам, затем сервис |
Если колёса не разблокируются при повороте, это не поломка шестерён, а разрегулированный трос механизма разблокировки. У «Оки» МБ-1Д2М его регулируют креплением оболочки троса так, чтобы при полностью нажатом рычаге шлицевая втулка выходила из зацепления. Нажимать рычаг разблокировки на ходу с нажатым сцеплением «Нева» запрещает: страдают шлицы механизма. Нельзя и останавливать мотоблок включением заднего хода.
Техника безопасности при обслуживании редуктора
- Любые работы — только на заглушённом и остывшем двигателе. Снимите колпачок со свечи и отведите провод, чтобы двигатель не запустился, если провернуть шкив или колесо.
- Если мотоблок нужно наклонить или поставить на подставки, сначала слейте бензин из бака: так требует руководство «Оки» при замене масла.
- Мотоблок не кладите на бок: масло из картера двигателя перетекает в воздушный фильтр. Под раму ставьте устойчивые подставки, а не кирпичи.
- Трансмиссионное масло сливайте тёплым, но не горячим. Работайте в перчатках.
- Не подтягивайте ремень и не проверяйте вращение валов на работающем двигателе.
- Отработку сдавайте в пункт приёма отработанных масел, в землю не сливайте.
Замена сальника редуктора мотоблока
Сальник (манжета) стоит там, где вал выходит из корпуса: на полуосях и на входном валу под шкивом. Прежде чем менять его, исключите две причины, которые «Нева» прямо называет в таблице неисправностей: засорённое отверстие в пробке-сапуне и перелив масла. Если сапун забит, при нагреве давление в корпусе выдавливает масло через исправную манжету.
Замена сальника редуктора мотоблока на выходном валу без разборки корпуса:
- Заглушите двигатель, снимите колпачок со свечи. Слейте бензин, если мотоблок придётся наклонять.
- Слейте масло из редуктора или наклоните мотоблок на противоположную сторону, чтобы уровень опустился ниже сальника.
- Поставьте мотоблок на подставки, выньте стопор и снимите колесо или фрезу. Очистите вал от грязи и ржавчины: заусенцы на валу порвут новую кромку.
- Перепишите размер со старого сальника (внутренний диаметр × наружный × высота) или найдите его в каталоге деталей своей модели.
- Аккуратно подденьте и извлеките старый сальник, не царапая посадочное гнездо в алюминиевом корпусе.
- Смажьте рабочую кромку нового сальника трансмиссионным маслом. Пружина кромки должна смотреть внутрь корпуса.
- Запрессуйте сальник ровно, без перекоса, через оправку или трубку подходящего диаметра, на ту же глубину, где стоял старый.
- Прочистите сапун, залейте масло нужной марки до уровня из паспорта, установите колесо со стопором.
- Дайте мотоблоку поработать без нагрузки и осмотрите место установки на подтёки.
Если сальник стоит за подшипником или для доступа нужно разъединять половины корпуса, это уже разборка редуктора, о ней ниже. Сальник входного вала на «Неве» закрыт шкивом и кожухом ремня, его замена требует снятия шкива: при сомнениях лучше отдать в сервис.
Как разобрать редуктор мотоблока и когда ехать в сервис
Полная разборка — работа для опытных или для сервиса. Пошаговую инструкцию по переборке силового узла мы не даём: ошибка в сборке (перекос цепи, неправильно затянутый корпус, перепутанные блоки звёздочек) приводит к поломке на первой же вспашке. Важно знать два ограничения.
- Гарантия. Руководство «Целины» указывает, что потребитель теряет право на гарантию при несанкционированной разборке двигателя и редуктора в гарантийный период. В гарантийный срок везите мотоблок к продавцу или в мастерскую, указанную в паспорте.
- Детали. Ремонт редуктора мотоблока Нева делают на оригинальных деталях: их продают по месту покупки и через завод «Красный Октябрь-Нева». Для «Оки» и «Целины» ремонтные комплекты (цепи, звёздочки, прокладки) тоже подбирают по каталогу конкретной модели.
Если разбираете сами после гарантии, держитесь общих правил. Слейте масло и осмотрите его: металлическая стружка и запах гари сразу говорят о масштабе ремонта. Сфотографируйте положение рычага и деталей до снятия. Отвинчивайте болты корпуса крест-накрест и раскладывайте детали по порядку. Прокладку разъёма ставьте новую. При сборке затягивайте болты по схеме из паспорта. Моменты затяжки резьбы из руководства «Нева» МБ2:
| Резьба | Момент, Н·м (кгс·м) |
|---|---|
| М5×0,8 | 4,1 (0,4) |
| М6×1 | 7,0 (0,7) |
| М8×1,25 | 17,0 (1,7) |
| М10×1,5 | 33,0 (3,3) |
| М12×1,75 | 57,0 (5,7) |
Болт ведущего шкива на валу двигателя «Невы» затягивают моментом 20 Н·м, саморезы платы переключения передач — 4±1 Н·м.
Что владелец делает сам, а что — сервис
| Работа | Сам | Сервис |
|---|---|---|
| Замена масла, чистка сапуна | Да | — |
| Подтяжка болтов корпуса, регулировка платы переключения | Да | — |
| Регулировка троса разблокировки | Да | — |
| Замена наружного сальника полуоси | Да, если есть опыт | Если сальник за подшипником |
| Замена цепей, звёздочек, шестерён, подшипников | Только опытным | Да |
| Ремонт корпуса (трещина, сорванная резьба), сварка | — | Да |
Частые ошибки
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Моторное масло в редуктор | Ускоренный износ шестерён и цепей | Трансмиссионное масло по паспорту |
| Лить «сколько войдёт» | Масло выдавливает через манжеты | Точный объём: 2,2 л «Нева» МБ2, 1,7 л «Целина» |
| Переключать передачи на ходу | Сколы зубьев | Отпустить сцепление, дождаться остановки шкива |
| Останавливать мотоблок задним ходом | Поломка редуктора | Отпустить рычаг сцепления |
| Менять сальник, не прочистив сапун | Новый сальник снова потечёт | Сначала сапун и уровень масла |
| Перегружать новый мотоблок | Износ деталей редуктора | Обкатка 20–30 ч без тяжёлых работ |
| Разбирать редуктор на гарантии | Потеря гарантии | Гарантийная мастерская |
Частые вопросы
Какой редуктор на мотоблоке Нева?
На «Неве» МБ2 стоит шестерёнчато-цепной маслонаполненный редуктор в алюминиевом корпусе на 2,2 л трансмиссионного масла. Он даёт 2 передачи вперёд и 1 назад, а с перестановкой ремня — 4 вперёд и 2 назад. В корпус встроена разблокировка левой полуоси для поворотов.
Как понять, что неисправен редуктор, а не ремень?
Если при включённом сцеплении шкив редуктора крутится, а колёса стоят или дёргаются со стуком, проблема в редукторе. Если шкив стоит или ремень проскальзывает, виноваты ремень, натяжение или пружина. Начинайте всегда с ремня: это дешевле и проще.
Можно ли ездить с течью из сальника?
Недолго и с контролем уровня. Сначала прочистите сапун и проверьте, не перелито ли масло. Если течь осталась, меняйте сальник: работа на низком уровне масла ускоряет износ деталей, о чём прямо предупреждает руководство «Невы».
Почему редуктор греется?
Причины: мало или много масла, неподходящая марка, долгая работа на пределе (целина на максимальной глубине, плуг без балласта). Червячные редукторы культиваторов греются сильнее по конструкции. Сильный нагрев вместе со стуком — повод остановиться и показать редуктор мастеру.
Сколько стоит ремонт редуктора мотоблока?
Зависит от модели, объёма работ и региона, поэтому цифр не приводим. Замену масла и сальника можно сделать самому. Цену переборки узнайте в сервисе после дефектовки, а для мотоблоков на гарантии ремонт делает гарантийная мастерская.
Можно ли поставить на мотоблок другой редуктор?
Только если совпадают посадка двигателя и рамы, шкив, передаточное число и вал под навесное. Завод «Нева» не берёт гарантийных обязательств, если на мотоблоке стоят узлы, не предусмотренные руководством. Проще и надёжнее ремонтировать родной редуктор.
Итог
Редуктор на мотоблок бывает цепным, шестерёнчато-цепным, шестерёнчатым или червячным, и у всех он маслонаполненный. Почти все проблемы владелец решает сам: следит за маслом (2,2 л у «Невы» МБ2, 1,7 л у «Целины», 1,5–2,0 л у «Оки»), чистит сапун, подтягивает болты корпуса и меняет наружный сальник. Стук, металл в масле и невключающиеся передачи — работа для сервиса, а в гарантийный срок редуктор не вскрывают. Все работы делайте на заглушённом двигателе со снятым колпачком свечи.
