Коротко: мотоблок своими руками собирают из пяти узлов: 4-тактный двигатель на 6–9 л.с., понижающая трансмиссия с общим передаточным числом около 1:80–1:120, сцепление в виде ремня с натяжным роликом, рама с рулём и колёса или фрезы. Размеры удобно брать с заводских машин: у «Невы» МБ2 колея 320–570 мм, фрезы диаметром 360 мм, дорожный просвет 125–140 мм, длина до 1740 мм, сухая масса до 100 кг. Главное в самоделке — не мощность, а безопасность: кожухи на всех ремнях и цепях, крылья над фрезами и сцепление, которое само размыкается, когда вы отпускаете рычаг. Ездить на самодельном мотоблоке по дорогам нельзя.
Ниже — из чего сделать каждый узел, ориентировочные размеры, как рассчитать передаточное число (с калькулятором), обязательные защитные элементы и юридические ограничения. Рабочих чертежей с размерами каждой детали мы не публикуем: они зависят от того, какой двигатель и редуктор у вас окажутся на руках. Вместо этого даём габаритную схему и порядок, по которому вы сами составите чертёж под свои узлы.
- Из чего состоит самодельный мотоблок
- Размеры мотоблока своими руками
- Какой двигатель поставить
- Трансмиссия и расчёт скорости
- Техника безопасности
- Как сделать мотоблок: порядок работ
- Регистрация и дороги
- Частые вопросы
Из чего состоит самодельный мотоблок
Любой заводской мотоблок устроен одинаково. В руководстве «Нева» МБ2 перечислены рама, двигатель, редуктор, клиноременная передача, механизм сцепления (натяжной ролик), рулевая колонка с органами управления, шкив отбора мощности, сцепная скоба, колёса и ограничитель глубины. Самодельный мотоблок повторяет ту же схему.
| Узел | Типичные варианты в самоделке | На что смотреть |
|---|---|---|
| Двигатель | Новый 4-тактный двигатель для мотоблоков (Lifan, Loncin, Zongshen и аналоги), двигатель от старого мотоблока или культиватора | Горизонтальный вал, ручной стартер, наличие руководства с объёмом масла |
| Трансмиссия | Готовый редуктор от мотоблока (продаётся как запчасть), ременная + цепная передача, мотоциклетная КПП с дополнительной понижающей ступенью | Общее передаточное число, наличие заднего хода, герметичность |
| Сцепление | Клиновой ремень с натяжным роликом на рычаге руля | Ремень должен размыкаться, когда рычаг отпущен |
| Рама | Стальной уголок, профильная труба | Жёсткость, крепления под двигатель, редуктор и сцепку |
| Руль | Труба с регулировкой по высоте | Органы управления под руками: газ, сцепление, стоп |
| Ходовая часть | Пневмоколёса 4,00×10 и подобные, грунтозацепы, фрезы | Одинаковое давление в шинах, стопоры на полуосях |
| Защита | Кожух ремня и цепи, крылья над фрезами, щиток глушителя | Без них самоделку запускать нельзя |
Самый надёжный путь для новичка — не делать редуктор, а купить готовый редуктор и ходовую часть от серийного мотоблока и собрать вокруг них раму. Тогда вы точно знаете передаточное число, марку и объём масла. Устройство таких узлов разобрано в статье редуктор мотоблока.
Размеры мотоблока своими руками: ориентиры с заводских машин

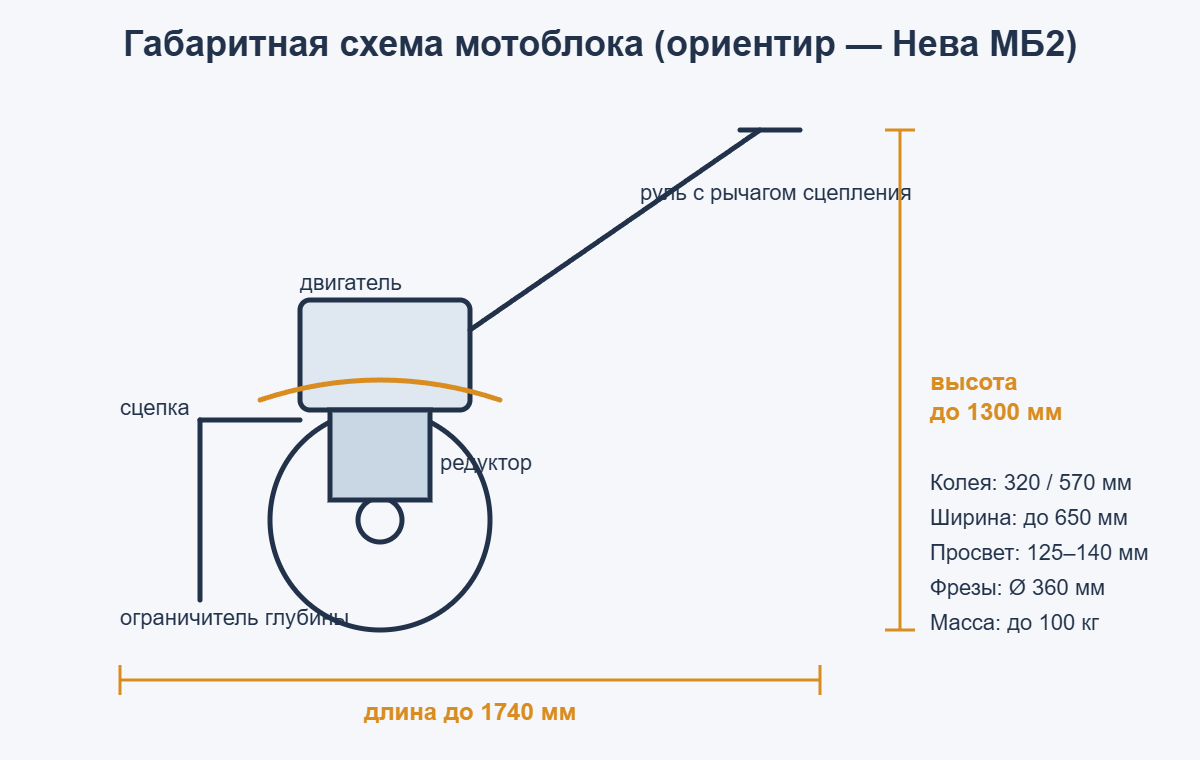

Отвечая на запрос «мотоблок своими руками чертежи и размеры», честнее всего опереться на паспорт серийной машины: эти габариты проверены годами эксплуатации. Ниже — данные руководства «Нева» МБ2 (средний мотоблок по ГОСТ 28523-90) и что из них следует для самоделки.
| Параметр | Нева МБ2 по паспорту | Что это значит для самоделки |
|---|---|---|
| Габариты (Д×Ш×В) | до 1740×650×1300 мм | Ширина без удлинителей не больше 650 мм — проходит в калитку и между грядками |
| Колея | 320 мм, с удлинителями 570 мм | Предусмотрите удлинители полуосей: узкая колея для междурядий, широкая — для тележки и устойчивости |
| Дорожный просвет | 125–140 мм | Нижняя точка рамы и редуктора — не ниже этого уровня |
| Сухая масса | до 100 кг | Лёгкая машина буксует; для пахоты предусмотрите штырь под балласт (у «Невы» — до 50 кг) |
| Фрезы | диаметр 360 мм, 4 шт. — 0,81 м, 6 шт. — 1,26 м | Фрезы и ступицы проще купить готовые под вашу полуось |
| Глубина обработки | до 20 см | Нужен ограничитель глубины (сошник) в задней части |
| Радиус поворота | 1,1 м | Разблокировка одного колеса заметно облегчает разворот |
| Ремень сцепления | А45 (А1180), прогиб 8–10 мм при 3–5 кгс | Длину ремня подбирают после установки двигателя и редуктора |
| Угол поперечной устойчивости | не менее 15° | Центр тяжести держите низко, тяжёлые узлы — над осью колёс |
Что должно быть на чертеже
- Вид сбоку: положение оси колёс, двигателя и редуктора, высота рамы, точка крепления сцепной скобы и ограничителя глубины.
- Вид сверху: колея, ширина рамы, расположение шкивов и кожуха ремня с той стороны, где нет оператора.
- Размеры посадочных мест реальных узлов: отверстия под двигатель, редуктор, диаметр полуосей и шкивов. Их снимают с узлов, которые у вас уже есть.
- Руль: длина, угол и диапазон регулировки по высоте под рост оператора.
- Защита: контуры кожухов и крыльев с зазорами до вращающихся деталей.
Какой двигатель поставить
Для мотоблока среднего класса нужен 4-тактный двигатель с горизонтальным валом на 6–9 л.с. Ниже — паспортные данные популярных моторов. Объём масла и его марку берите из руководства конкретного двигателя: подробности — в статье какое масло заливать в мотоблок.
| Двигатель | Объём, см³ | Мощность | Масса | Масло в картер |
|---|---|---|---|---|
| Lifan 168F-2 | 196 | 4,0 кВт при 3600 об/мин | 16 кг | 0,6 л |
| Zongshen GB225 (ставится на «Неву» МБ2) | 224 | 7,5 л.с. (5,5 кВт) при 3600 об/мин | 15 кг | 0,6 л |
| Lifan 177F | 270 | 5,6 кВт (9 л.с.) при 3600 об/мин | 25 кг | 1,1 л |
В старых самоделках встречаются двигатели от бензопил и мопедов, но это переделка без руководства: неизвестны допустимые нагрузки, марка масла и регулировки. Двигатель, выпущенный именно для мотоблоков, с паспортом и запчастями — более предсказуемый вариант. Сравнение моделей — в статье двигатель для мотоблока.
Трансмиссия: какое передаточное число нужно
Двигатель мотоблока работает на 2500–3600 об/мин, а колёсам при вспашке и культивации нужно всего 20–40 об/мин. У «Невы» МБ2 с двигателем GB225 частота вращения выходного вала на первой передаче — 23–42 об/мин, на второй — 89–160 об/мин, а скорость на первой передаче — 2,09–3,76 км/ч. Отсюда общее передаточное число от двигателя до колеса — порядка 1:80–1:120 для рабочей передачи.
Скорость считается так: v (км/ч) = 3,6 × π × D (м) × n (об/мин) ÷ (60 × i), где D — диаметр колеса, n — обороты двигателя, i — общее передаточное число. Пример: колесо 0,45 м, 3600 об/мин, i = 100 — получается около 3 км/ч. Посчитайте свой вариант:
Калькулятор скорости самодельного мотоблока
Ориентиры для проверки: рабочие скорости у заводских мотоблоков — около 2–4 км/ч, максимальная транспортная у «Невы» МБ2 — 12,3 км/ч. Если калькулятор показывает больше, увеличьте понижение: на высокой скорости мотоблок трудно удержать, а у одноосной машины нет своих тормозов.
Сцепление и задний ход
Повторите заводскую схему: сцепление «постоянно выключенное». Ремень натягивается роликом, только пока оператор держит рычаг на руле, а при отпускании рычага пружина отводит ролик и колёса останавливаются. Это главный защитный механизм мотоблока: если вы споткнулись или потеряли контроль, машина встаёт сама. Задний ход нужен, но на фрезах им пользоваться нельзя — руководство «Невы» это прямо запрещает.
Техника безопасности для самоделки
Самодельный мотоблок своими руками опаснее заводского, потому что его защиту никто не проверял. Прежде чем запускать двигатель, убедитесь, что выполнены все пункты:
- Движущиеся части закрыты. Ремни, цепи, шкивы и звёздочки — под кожухами. Крылья над фрезами, чтобы ножи не доставали до ног, а земля и камни не летели в оператора.
- Остановка в одно действие. Сцепление размыкается при отпускании рычага, выключатель зажигания или рычаг газа «стоп» — под рукой на руле.
- Топливо. Бак, кран и шланги — штатные от двигателя, без самодельных переделок. Шланги не касаются глушителя. Заправка — на улице, на холодном двигателе, без огня; пролитый бензин вытирают до запуска.
- Горячие части. Глушитель закрыт щитком и направлен в сторону от оператора и топливного бака.
- Сварка и резка. Сваривать раму можно только после снятия двигателя и бака, вдали от топлива. Ответственные сварные швы (рама, крепление полуосей, сцепка) — работа для опытного сварщика или мастерской.
- Обслуживание. Любые регулировки — на заглушённом, остывшем двигателе со снятым колпачком свечи. Двигатель не запускают в гараже: выхлоп содержит угарный газ.
- Работа. Закрытая обувь, плотная одежда, перчатки; рядом нет детей и животных; на склонах — не круче, чем позволяет устойчивость (заводской ориентир — 15°).
- Прицеп. Тележку без тормозов к самодельному мотоблоку цеплять не рекомендуем: руководство «Невы» запрещает тележки без тормозов даже для заводской машины.
Как сделать мотоблок своими руками: порядок работ
- Определите задачи. Культивация небольших грядок, пахота с плугом или перевозка грузов — от этого зависят масса, мощность и передаточное число.
- Подберите узлы. Двигатель, редуктор с полуосями, колёса, фрезы, ремень и натяжной ролик. Лучше сначала купить узлы, а уже потом чертить раму.
- Начертите схему. Снимите размеры посадочных мест с реальных узлов, нанесите на эскиз вида сбоку и сверху. Проверьте передаточное число калькулятором выше.
- Соберите раму. Двигатель — над осью колёс или чуть впереди неё, чтобы машина не задиралась. Предусмотрите сцепную скобу, ограничитель глубины и штырь под балласт.
- Установите трансмиссию и сцепление. Выставьте шкивы в одну плоскость, отрегулируйте натяжение ремня (ориентир — прогиб 8–10 мм при нажатом рычаге).
- Смонтируйте руль и управление. Газ, сцепление и выключатель — на руле, тросы без перегибов.
- Поставьте всю защиту. Кожухи, крылья, щиток глушителя.
- Залейте масло в двигатель и редуктор по их руководствам и проверьте отсутствие течей.
- Проведите обкатку. Первые часы — без нагрузки и тяжёлой земли; после этого — замена масла в двигателе по графику его производителя. Подтяните все болты.
Регистрация и выезд на дорогу
По Правилам государственной регистрации самоходных машин, утверждённым постановлением Правительства РФ от 21.09.2020 № 1507, мотоблоки не регистрировались, а технику, собранную индивидуально из запчастей и номерных агрегатов, в обычном порядке не регистрировали. С 1 сентября 2026 года действуют новые правила (постановление от 29.05.2026 № 625). Как они применяются к самодельной технике, уточняйте в местной инспекции Гостехнадзора.
Практический вывод: самодельный мотоблок — для работы на своём участке. Даже заводские руководства запрещают ездить на мотоблоке по проезжей части: только по обочине, а дорогу пересекать под прямым углом. На самоделке, особенно с тележкой без тормозов, выезжать на дороги общего пользования нельзя.
Частые ошибки
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Слишком малое понижение | Мотоблок рвётся вперёд, двигатель глохнет в земле | Рабочая скорость 2–4 км/ч, i ≈ 80–120 |
| Сцепление «на защёлке» | Машина продолжает ехать, если оператор упал | Сцепление включено, только пока держишь рычаг |
| Нет кожухов и крыльев | Затягивание одежды, травмы ног | Закрыть все ремни, цепи и фрезы |
| Двигатель далеко сзади | Нос задирается, фрезы выскакивают из земли | Центр тяжести над осью или чуть впереди |
| Сварка рядом с баком | Возгорание паров бензина | Снять бак и двигатель перед сваркой |
| Колея без удлинителей | Опрокидывание на склоне и с тележкой | Предусмотреть удлинители полуосей |
Частые вопросы
Какой мощности двигатель нужен для самодельного мотоблока?
Для культивации и лёгкой вспашки — 6–7,5 л.с. (196–224 см³), для тяжёлых почв и плуга — 9 л.с. и больше. Мощнее двигатель — тяжелее и прочнее должна быть рама.
Можно ли сделать мотоблок из культиватора?
Можно поставить колёса вместо фрез, если производитель культиватора это предусматривает. Но лёгкий культиватор без заднего хода и с малой массой плохо тянет плуг и тележку, а переделка лишает гарантии.
Какой вес должен быть у самодельного мотоблока?
Серийные средние мотоблоки весят 85–100 кг. Если самоделка легче, предусмотрите балласт: «Нева» для пахоты рекомендует дополнительный груз до 50 кг на передний штырь и металлические колёса-грунтозацепы.
Нужно ли регистрировать самодельный мотоблок?
По прежним правилам мотоблоки регистрации не подлежали. С 01.09.2026 действуют новые правила регистрации самоходных машин, поэтому статус самоделки уточняйте в Гостехнадзоре. В любом случае ездить на ней по дорогам нельзя.
Где взять чертежи мотоблока?
Готовые чертежи из интернета привязаны к чужим узлам. Надёжнее снять размеры со своих двигателя и редуктора и сверить габариты с паспортом серийной модели, как в таблице выше.
Итог
Мотоблок своими руками — это двигатель на 6–9 л.с., понижение около 1:100, ременное сцепление с самовозвратом, жёсткая рама и колея 320–570 мм. Размеры сверяйте с паспортом серийной машины, передаточное число проверяйте расчётом, а запускать самоделку можно только с кожухами, крыльями и исправной остановкой. Масло в двигатель и редуктор подбирайте по их руководствам — таблицы есть в статье масло для мотоблока. Сварку ответственных узлов доверьте опытному мастеру, а на дороги на самодельном мотоблоке не выезжайте.
