Коротко: мотоблок Каскад выпускало пермское ОАО «Редуктор-ПМ» в двух сериях. МБ6 — с собственным двигателем 6,0 л.с. (317,4 см³), масса с колёсами до 103 кг. МБ61 — с двигателями Briggs & Stratton на 6,5–7,5 л.с., масса до 96,5 кг. У обеих серий цепной двухскоростной редуктор и 2 передачи вперёд плюс 2 назад: задний ход включается отдельным ремнём и рычагом. Скорость при 3000 об/мин у МБ6 — 4,29 и 10,3 км/ч, в редуктор заливают 1 л трансмиссионного масла. Новых машин в продаже нет: у крупных продавцов все версии числятся «нет в наличии», поэтому речь почти всегда о б/у технике.
Ниже — характеристики по руководствам завода (005.45.7000РЭ для МБ6 и 005.45.8000РЭ для МБ61), расшифровка индексов, передачи, регулировки, обкатка, неисправности и навесное. Если ваш экземпляр собран в другой комплектации, сверяйтесь с паспортом и табличкой на раме.
- Характеристики мотоблока Каскад
- Модификации: МБ6, МБ61 и что значат цифры
- Какой двигатель стоит
- Передачи, скорости и задний ход
- Техника безопасности
- Обкатка, ТО и регулировки
- Неисправности
- Навесное и колёса
- Частые вопросы
Мотоблок Каскад: характеристики по руководствам завода
Обе серии собраны на одной платформе: рама, цепной редуктор, ремённое сцепление и культиваторы КМБ общие. Различаются двигатель, масса и интервал замены масла в редукторе. Все мотоблок каскад характеристики в таблице взяты из руководств по эксплуатации «Редуктор-ПМ».
| Параметр | МБ6 (005.45.7000РЭ) | МБ61 (005.45.8000РЭ) |
|---|---|---|
| Двигатель | Собственный, 4,4 кВт (6,0 л.с.), 317,4 см³ | B&S Intek I/C 6,5 HP, Intek PRO 6,5 HP, Vanguard 7,5 HP |
| Габариты в работе (Д×Ш×В) | 1500×590×1150 мм (с рулевой колонкой — 1520×590×1050) | 1500×610×1150 мм |
| Габариты для перевозки | — | не более 970×450×935 мм |
| Масса сухая | до 103 кг с колёсами, до 85 кг с культиваторами | до 94,5–96,5 кг с колёсами, до 76,5–78,5 кг с культиваторами |
| Передачи | 2 вперёд, 2 назад | 2 вперёд, 2 назад |
| Скорость при 3000 об/мин | 4,29 и 10,3 км/ч (с редукторами 05 и 06 — 3,04 и 11,09 км/ч) | не менее 3,71 и 8,35 км/ч |
| Сцепление | Натяжением клиновых ремней: ремень переднего и ремень заднего хода | |
| Редуктор | Механический, цепной, двухскоростной | |
| Ширина колеи | 350±10 мм, с удлинителями — 610±10 мм | |
| Дорожный просвет / радиус поворота | 140±30 мм / 1,1 м | |
| Культиватор КМБ | захват 450/930 мм, фреза Ø350 мм, глубина 100–200 мм | захват 440/920 мм, глубина 100–200 мм |
| Вал отбора мощности | в руководстве не описан | независимый, 3000±250 об/мин |
| Масло в редуктор | 1,0 л, трансмиссионное по ГОСТ 23652-79, замена каждые 100 ч | 1 л трансмиссионного, замена каждые 50 ч |
| Рабочие температуры | от −5 до +35 °C | — |
Мотоблок каскад размер для перевозки удобен: у МБ61 в транспортном положении он умещается в 97×45×94 см. Возят его вертикально и с пустым баком. Руководство МБ6 разрешает перевозку на боку стартёром вверх, но потом мотоблок должен простоять вертикально 30–40 минут перед запуском.
Выпускается ли «Каскад» сейчас
Адрес изготовителя в паспортах — Пермь, Комсомольский пр., 93, ОАО «Редуктор-ПМ». Это завод вертолётных редукторов, мотоблоки он выпускал как гражданскую продукцию. Свежие руководства, которые нам удалось найти, датированы второй половиной 2000-х: сертификат МБ6 действовал с 2008 по 2011 год. На 06.10.2026 у ВсеИнструменты и у Агротрейдинга все версии «Каскада» числятся как «нет в наличии». Актуальной страницы мотоблоков на сайте производителя мы не нашли, поэтому считайте модель снятой с выпуска: запчасти ищут по каталогу 005.45.7000КДС и по номерам деталей.
Модификации: каскад мб6, МБ61 и что значат цифры
У МБ6 индекс читается по трём парам цифр после «МБ6»: серия двигателя, серия редуктора, серия рулевого управления. Например, МБ6-08-04-01 — двигатель серии 08, редуктор 04, штанговый руль 01. По руководству существует 20 сочетаний.
| Позиция в индексе | Код | Что означает |
|---|---|---|
| Двигатель | 06 | Смазка разбрызгиванием (маслоразбрызгиватель) |
| Двигатель | 08 | Смазка блоком подачи масла под давлением к шатуну |
| Редуктор | 04 | Выходной вал на игольчатых подшипниках |
| Редуктор | 02, 05, 06, 07 | Выходной вал на шариковых подшипниках |
| Редуктор | 05, 06 | Пониженная первая передача (3,04 км/ч) — удобно с косилкой и снегоуборщиком |
| Редуктор | 06, 07 | Механизм разобщения выходных валов — легче поворачивать |
| Руль | 01 | Штанговое управление, высота меняется перестановкой болтов |
| Руль | 02 | Поворотная колонка: 180°/45° в стороны, 24 и 36 фиксированных положений |
Серия МБ61 устроена так же, но с американскими двигателями: МБ61-102, -104, -152 и -154 — Vanguard 7,5 HP; МБ61-122 и -124 — Intek I/C 6,5 HP; МБ61-142 и -144 — Intek PRO 6,5 HP. Вторая цифра в конце показывает вариант редуктора. Продавцы публиковали и другие обозначения, например МБ61-12-02-01 (B&S I/C 6,5) и МБ61-22-02-01 (Honda GX200). Их нет в руководстве 005.45.8000РЭ, поэтому сверяйтесь с паспортом.
Отдельно о запросах «мотоблок каскад 1», «каскад мб 1» и «мотоблок каскад мб 1 731». В найденных руководствах «Редуктор-ПМ» модели МБ-1 и индекса 731 нет: МБ-1 — обозначение калужской «Оки» (МБ-1Д1М, МБ-1Д2М). Мотоблок Ока Каскад — это «Ока» М5, на которую КАДВИ ставит двигатель KASKAD 170F на 7 л.с. Подробнее — в статье мотоблок Ока. «Луч» в документации «Редуктор-ПМ» тоже не упоминается, так что мотоблок Луч Каскад — скорее всего, путаница названий.
Мотоблоки Нева, Ока, Каскад: в чём разница
Это три разных завода. «Нева» МБ2 (Санкт-Петербург) — шестерёнчато-цепной редуктор на 2,2 л, задний ход в редукторе, масса до 100 кг. «Ока» (Калуга) — цепной редуктор и два ремня. «Каскад» (Пермь) — цепной редуктор на 1 л и два ремня, причём задний ход включается своим ремнём, а не шестернями. Поэтому у «Каскада» две скорости назад, а у «Невы» МБ2 одна. Сравнение с «Невой» — в статье Нева МБ-2.
Мотоблок Каскад: какой двигатель стоит
На МБ6 ставился собственный двигатель: одноцилиндровый четырёхтактный карбюраторный, воздушного охлаждения. Мощность 4,4 кВт (6,0 л.с.), цилиндр 76 мм, ход поршня 70 мм, объём 317,4 см³, степень сжатия 6,64. Зажигание электронное бесконтактное (магдино), свеча А11-1, запуск ручным стартёром с декомпрессором. Расход топлива при 3000 об/мин — 2 кг/ч.
| Что заправлять (МБ6) | Марка по руководству | Объём |
|---|---|---|
| Топливный бак | Бензин Нормаль-80 (без масла) | 4,5 л |
| Картер двигателя | М-5з/10Г1 или М-6з/12Г1 (ГОСТ 10541-78); допускаются масла SAE для карбюраторных двигателей по температуре | 0,9 л |
| Редуктор | Трансмиссионное по ГОСТ 23652-79 | 1,0 л |
Смешивать минеральное и синтетическое масло руководство запрещает. Работать с уровнем ниже конца щупа тоже нельзя: уровень проверяют, установив мотоблок так, чтобы ось цилиндра стояла вертикально, и масло должно доходить до 5 мм от конца щупа. Зимой завод советует синтетику и прогрев: держать мотоблок 10 часов в тепле или залить подогретое до 50–60 °C масло, но без открытого огня. Сравнение с маслами для «Невы», «Салюта» и «Оки» — в статье какое масло заливать в мотоблок. У МБ61 масло и бензин — по руководству конкретного двигателя Briggs & Stratton.
Мотоблок Каскад: передачи, скорости и задний ход
Редуктор двухскоростной. Передачу выбирают ручкой на корпусе редуктора, а направление — двумя рычагами на левой ручке руля: рычаг переднего хода натягивает ремень переднего хода, рычаг заднего хода — второй ремень. Отсюда схема 2+2: каждая передача доступна и вперёд, и назад.

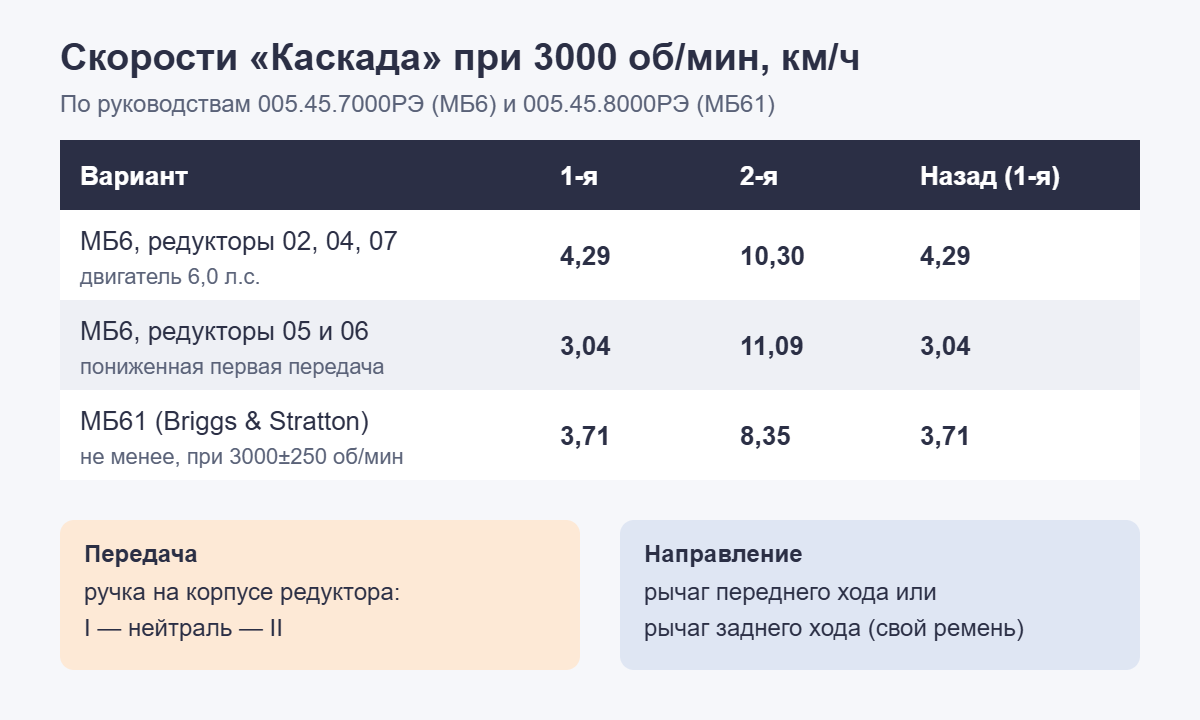

Скорости мотоблока каскад по руководству МБ6 (при 3000 об/мин): первая передача — 4,29 км/ч, вторая — 10,30 км/ч, задний ход на первой — 4,29 км/ч. С редукторами серий 05 и 06 первая передача замедлена до 3,04 км/ч, а вторая — 11,09 км/ч. У МБ61 при 3000±250 об/мин — не менее 3,71 и 8,35 км/ч, назад на первой — 3,71 км/ч.
Как пользоваться передачами по руководству:
- Перед запуском ручку переключения поставьте в нейтраль.
- Включите нужную передачу ручкой на редукторе. Если она идёт туго, проверните шкив редуктора рукой и одновременно двигайте ручку.
- Плавно нажмите рычаг переднего хода — мотоблок поедет вперёд. Для движения назад нажмите рычаг заднего хода.
- Чтобы сменить передачу, отпустите рычаг, дождитесь полной остановки колёс и только потом переключайте.
Нажимать оба рычага одновременно и переключать передачу при нажатом рычаге запрещено. Задний ход мотоблока каскад нельзя использовать, чтобы тянуть мотоблок «на себя»: это прямо запрещено руководством МБ61, на фрезах это опасно для ног.
Техника безопасности
- Обслуживание, чистка, мойка, заправка и регулировки — только на заглушённом и остывшем двигателе (кроме подстройки карбюратора). Снимите наконечник со свечи, чтобы исключить случайный пуск.
- Заправляйте на улице, на холодном двигателе, без огня и курения. Пролитый бензин вытрите до запуска.
- Не запускайте двигатель в закрытом помещении: угарный газ.
- Работать без защитных кожухов ремней нельзя. Не касайтесь провода и наконечника свечи на работающем двигателе.
- По руководству непрерывная работа — не дольше 1 часа, рекомендованы противошумные вкладыши или наушники. Лицам моложе 14 лет работать запрещено.
- Предельный угол наклона при полной нагрузке — 15°. На склонах завод советует работать сверху вниз.
- Не переезжайте с участка на участок на культиваторах, рядом с фрезами не должно быть людей, детей и животных.
- По дорогам общего пользования мотоблок не ездит — это запрет руководства.
- Литые колёса не разбирайте: шины напрессованы с усилием около 2 т.
- Отработанное масло сливайте в ёмкость и сдавайте на утилизацию.
Обкатка, ТО и регулировки мотоблока Каскад
Обкатка МБ6 — не меньше 30 часов. После первых 5 часов меняют масло в двигателе, уровень проверяют каждые 5–7 часов. Всё это время работают только на первой передаче и средних оборотах, двигатель перед нагрузкой прогревают 3 минуты. После 30 часов снова меняют масло и подтягивают болты. Общие правила для других марок — в статье обкатка мотоблока.
| Когда | Что делать (по картам ТО МБ6 и МБ61) |
|---|---|
| Ежедневно | Очистить мотоблок и рёбра цилиндра, проверить крепёж, проводку, ремни (расслоение недопустимо), уровень масла в двигателе, патрубок воздушного фильтра, давление в шинах 150–200 кПа |
| После первых 5 ч | Заменить масло в двигателе МБ6 |
| Периодически по карте ТО | Подтянуть болты головки цилиндра (15–20 Н·м, крест-накрест), промыть бак и фильтр крана, смазать пружину стартёра, проверить зазор зажигания, натяжение ремней, очистить воздушный фильтр, осмотреть свечу и храповую муфту |
| Каждые 50 ч (МБ61) | Проверить натяжение ремней, заменить масло в редукторе (1 л), проверить резьбовые соединения |
| Каждые 100 ч (МБ6) | Заменить масло в редукторе (1,0 л) |
| Хранение больше месяца | Консервация: масло в цилиндр 5–7 мл через свечное отверстие, слить бензин, неокрашенные детали покрыть маслом К-17; через год — переконсервация |
Мотоблок Каскад: замена масла и ремней
- Слейте бензин из бака — мотоблок придётся наклонять.
- Выверните пробку редуктора и, наклонив мотоблок вправо, слейте масло в ёмкость.
- Установите мотоблок так, чтобы большая ось стояла горизонтально, залейте 1 л трансмиссионного масла, вверните пробку.
- Для замены ремней снимите щиток и кожух, ослабьте болт шкива заднего хода и снимите ближний ремень, затем поверните кронштейн и снимите ремень переднего хода.
- Наденьте оба ремня, затяните болты кронштейна без перетяжки (резьба в алюминиевом корпусе), проверьте зазор между ремнём и кожухом: 4–5 мм у МБ6, 2–3 мм у МБ61.
В ЗИП из комплекта входил ремень А-1180 (внутренняя длина 1180 мм, расчётная 1213 мм). Как подобрать аналог по маркировке — в статье ремень на мотоблок.
Мотоблок Каскад: регулировки сцепления, зажигания и карбюратора
- Натяжение ремней (сцепление). При отпущенных рычагах ремни должны свободно провисать, а шкив редуктора на работающем двигателе — стоять. Натяжение меняют длиной цепочек на тягах: короче цепь — сильнее натяжение.
- Зажигание мотоблока Каскад МБ6. Зазор между магнитным башмаком маховика и статором магдино — 0,3–0,5 мм, его выставляют щупом, ослабив два винта статора. Зазор свечи — 0,85–1,00 мм. Как проверить искру и катушку — в статье зажигание мотоблока.
- Карбюратор на мотоблок Каскад МБ6. Винты полного газа и качества смеси заверните до упора без усилия и отверните на 1¼ оборота. Прогрейте двигатель и на минимальном газе выставьте винтом упора минимальные устойчивые обороты, затем винтом качества — максимальные, и повторяйте до ровной работы. Винт полного газа можно вывернуть не больше чем на 1¾ оборота. В гарантийный срок вскрывать карбюратор и срывать пломбы нельзя. Пошаговая схема — в статье регулировка карбюратора мотоблока.
- Трос газа. Рычаг газа — в положение СТОП, ослабьте зажим на плате карбюратора и сдвиньте оболочку троса, чтобы рычаг касался кнопки СТОП.
Почему мотоблок Каскад не заводится или не едет
Таблица составлена по разделу неисправностей руководства МБ6. Идите от простого к сложному: топливо, свеча, воздушный фильтр, карбюратор, компрессия. Если свеча после попыток запуска мокрая, ищите причину в зажигании; если сухая — в подаче топлива: струя из шланга должна быть толщиной со спичку.
| Симптом | Причина | Что делать |
|---|---|---|
| Двигатель не запускается | Нет бензина, закрыт кран, засорено отверстие в пробке бака | Заправить, открыть кран, прочистить пробку |
| То же | Засорена топливная система, подсос воздуха через фланцы карбюратора | Промыть бак и кран, продуть жиклёры, устранить подсос |
| То же | Нагар или масло на свече, неверный зазор, дефект свечи или наконечника, кнопка СТОП замкнута на массу | Очистить или заменить свечу, выставить 0,85–1,00 мм, найти замыкание |
| Нет искры | Зазор башмак–статор не в норме | Выставить 0,3–0,5 мм |
| Глохнет после запуска, неустойчиво работает | Сбита регулировка карбюратора, засорён воздушный фильтр | Очистить фильтр; карбюратор — регулировка или мастерская |
| Трудный запуск, чёрный выхлоп | Избыток масла в картере | Проверить уровень по щупу |
| Нет хода вперёд или назад | Обрыв или слабое натяжение ремня | Заменить ремень, отрегулировать цепочкой тяги |
| Не включается передача | Неисправность редуктора | Ремонт в мастерской |
| Двигатель не развивает мощность | Нагар в камере сгорания (после 250 ч) | Снять головку и очистить; затяжка 15–20 Н·м |
| Выхлоп прорывается из-под головки | Дефект прокладки головки | Замена прокладки в мастерской |
Разборку двигателя и редуктора руководство отдаёт специализированной мастерской. Из-за возраста большинства «Каскадов» проверьте также цепи, выходной вал и звёздочки: завод советует осматривать их после 5 лет службы. Как устроены цепные редукторы и что делать при течи по сальникам — в статье редуктор мотоблока.
Навесное оборудование, вал и колёса
Руководства перечисляют работы с навесными орудиями: пахота, сенокошение, междурядная обработка, уборка снега, перевозка грузов. Конкретные модели орудий завод не называет и требует работать по инструкции к каждому из них. Сцепное устройство — кронштейн со шкворнями и ограничителем глубины, к нему же крепят прицепные орудия.
- Мотоблок каскад колеса: литые 5.00L-12 (модель Ф-232) или пневматические 4.00-10 (С-91), давление 150–200 кПа. Для пахоты обычно ставят грунтозацепы и утяжелители — подбор в статье грунтозацепы и колёса.
- Вал мотоблока каскад: колёса и культиваторы сидят на выходном валу редуктора и фиксируются стопором; удлинители КМБ 1.001.017 расширяют колею с 350 до 610 мм. У МБ61 есть независимый ВОМ на 3000±250 об/мин.
- Культиваторы: две секции по две фрезы, острые кромки ножей — по ходу вращения вала. Сборка и заточка — в статье фрезы для мотоблока.
- Плуг и копалка: выбор плуга — в статье плуг для мотоблока. По данным продавцов, совместимым с «Каскадом» заявлен выкапыватель «Мобил К» КВ-3 — см. картофелекопалка для мотоблока.
Частые ошибки владельцев
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Переключать передачу на ходу или при нажатом рычаге | Поломка шестерён и цепи редуктора | Отпустить рычаг, дождаться остановки колёс |
| Нажать рычаги переднего и заднего хода вместе | Рывок, износ ремней | Только один рычаг за раз |
| Обкатывать на второй передаче и полном газе | Задиры поршня, перегрев | 30 ч на первой передаче, средние обороты |
| Пропустить замену масла через 5 ч | Ускоренный износ нового двигателя | Менять через 5 ч и после 30 ч обкатки |
| Перетянуть болты головки или кронштейна | Срыв резьбы в алюминии | Головка — 15–20 Н·м, крест-накрест |
| Запускать сразу после перевозки на боку | Масло в фильтре и камере сгорания | Выдержать вертикально 30–40 минут |
Частые вопросы
Сколько весит мотоблок Каскад?
МБ6 — не более 103 кг с колёсами и 85 кг с культиваторами. МБ61 легче: 94,5–96,5 кг с колёсами и 76,5–78,5 кг с культиваторами, в зависимости от двигателя.
Сколько масла заливать в Каскад МБ6?
В картер двигателя — 0,9 л моторного масла, в редуктор — 1,0 л трансмиссионного по ГОСТ 23652-79. Бак — 4,5 л бензина.
Сколько передач у мотоблока Каскад?
Две вперёд и две назад. Передачу выбирают ручкой на редукторе, направление — рычагами переднего и заднего хода на руле.
Какой двигатель стоит на Каскаде МБ6-06 и МБ6-08?
Один и тот же собственный двигатель 6,0 л.с. и 317,4 см³. Разница в смазке: у серии 06 — маслоразбрызгиватель, у 08 — блок подачи масла к шатуну.
Можно ли купить новый «Каскад»?
На 06.10.2026 у крупных продавцов все версии — «нет в наличии», актуальной продукции на сайте производителя мы не нашли. Реально купить только б/у; проверяйте ремни, люфт выходного вала и течи по редуктору.
Какое зажигание на Каскаде — контактное или нет?
По руководству МБ6 зажигание электронное бесконтактное. Регулируется только зазор между башмаком маховика и статором — 0,3–0,5 мм.
Итог
Мотоблок Каскад — пермская машина 2000-х: МБ6 с собственным двигателем 6 л.с. и массой до 103 кг или МБ61 с Briggs & Stratton. Цепной редуктор на 1 л масла, ремённое сцепление и схема 2+2 передачи. Новые машины в продаже не встречаются, поэтому обслуживайте свой экземпляр по паспорту: обкатка 30 часов, первая замена моторного масла через 5 часов, редуктор — каждые 100 часов (МБ61 — каждые 50), зазор зажигания 0,3–0,5 мм. Ремонт двигателя и редуктора с разборкой доверьте мастерской.
